ISG單級單吸管道離心泵
ISG系列單級單吸立式管道離心泵，是我司選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上巧妙組合設計而成，同時根據使用溫度、介質等不同派生出熱水泵、高溫耐腐蝕化工泵和油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造。
二、適用范圍：
1、ISG單級單吸管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套，使用溫度80℃以下。
2、IRG型立式熱水循環泵，適用于能源、冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市采暖系統循環用泵，使用溫度120℃以下。
3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度為-20℃-120℃。
4、YG立式管道油泵，供輸送汽油、煤油、柴油等石油產品或易燃、易爆液體，被輸送介質溫度為-20℃-120℃。
5、ISG單級單吸管道離心泵，適用于環境噪聲要求很低的場合及空調循環等。
三、產品特點：
1、泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小。
2、安裝方便，進出口徑相同并在同一中心線上，無需改變管路。
3、泵運行平穩、噪音低、組件同心度高。
4、密封可靠、無泄漏。軸封采用硬質合金及碳化硅等耐磨材質機械密封。
5、維修方便，無需拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行檢修維護。
6、其獨特結構，完美設計，不僅縮小泵房面積，改善了空間，而且大大節省基建投資。

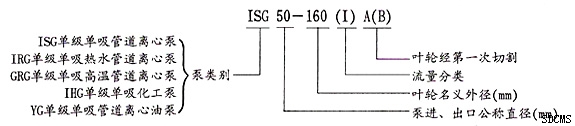

四、型號意義：
ISG100-160 (I) A（B）
ISG – 單級單吸立式管道離心泵
IRG – 單級單吸立式熱水管道離心泵
IHG – 單級單吸立式管道化工離心泵
YG – 單級單吸立式管道油泵
ISGD – 單級單吸低轉速立式管道離心泵
100 – 泵進出口直徑 （mm）
160 – 葉輪名義直徑 （mm）
I – 流量分類
A – 葉輪經第一次切割
B – 葉輪經第二次切割
五、技術參數：
流量：1.5-1200m3/h；
揚程：5-150m；
轉速：980-2900r/min；
口徑：φ15-φ500；
溫度范圍：-20℃-+120℃；
工作壓力：≤1.6Mpa。
三、ISG單級單吸管道離心泵型號意義
四、ISG管道泵性能參數
泵型號 |
流量 |
揚程
(m) |
效率
(%) |
轉速
(r/min) |
電機功率
(kw) |
汽蝕佘量
(m) |
(m3/h) |
(l/s) |
15-80 |
1.5 |
0.42 |
8 |
34 |
2800 |
0.18 |
2.3 |
20-110 |
2.5 |
0.69 |
15 |
34 |
2800 |
0.37 |
2.3 |
20-160 |
2.5 |
0.69 |
32 |
25 |
2900 |
0.75 |
2.3 |
25-110 |
4 |
1.11 |
15 |
42 |
2900 |
0.55 |
2.3 |
25-125 |
4 |
1.11 |
20 |
36 |
2900 |
0.75 |
2.3 |
25-125A |
3.6 |
1.0 |
16 |
35 |
2900 |
0.55 |
2.3 |
25-160 |
4 |
1.11 |
32 |
32 |
2900 |
1.5 |
2.3 |
25-160A |
3.7 |
1.03 |
28 |
31 |
2900 |
1.1 |
2.3 |
32-125 |
5 |
1.39 |
20 |
44 |
2900 |
0.75 |
2.3 |
32-125A |
4.5 |
1.25 |
16 |
43 |
2900 |
0.5 |
2.3 |
40-100 |
6.3 |
1.75 |
12.5 |
54 |
2900 |
0.55 |
2.3 |
40-100A |
5.6 |
1.56 |
10 |
52 |
2900 |
0.37 |
2.3 |
40-125 |
6.3 |
1.75 |
20 |
46 |
2900 |
1.1 |
2.3 |
40-125A |
5.6 |
1.56 |
16 |
45 |
2900 |
0.75 |
2.3 |
40-160 |
6.3 |
1.75 |
32 |
40 |
2900 |
2.2 |
2.3 |
40-160A |
5.9 |
1.64 |
28 |
39 |
2900 |
1.5 |
2.3 |
40-160B |
5.5 |
1.53 |
24 |
38 |
2900 |
1.1 |
2.3 |
40-200 |
6.3 |
1.75 |
50 |
33 |
2900 |
4.0 |
2.3 |
40-200A |
5.9 |
1.64 |
44 |
31 |
2900 |
3.0 |
2.3 |
40-200B |
5.3 |
1.47 |
36 |
29 |
2900 |
2.2 |
2.3 |
40-250 |
6.3 |
1.75 |
80 |
28 |
2900 |
7.5 |
2.3 |
40-250A |
5.9 |
1.64 |
70 |
28 |
2900 |
5.5 |
2.3 |
40-250B |
5.5 |
1.53 |
60 |
27 |
2900 |
4.0 |
2.3 |
40-100(I) |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
40-100(I)A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
40-125(I) |
12.5 |
3.47 |
20 |
58 |
2900 |
1.5 |
2.3 |
40-125(I)A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
40-160(I) |
12.5 |
3.47 |
32 |
52 |
2900 |
3.0 |
2.3 |
40-160(I)A |
11.7 |
3.25 |
28 |
51 |
2900 |
2.2 |
2.3 |
40-160(I)B |
10.4 |
2.89 |
22 |
50 |
2900 |
1.5 |
2.3 |
40-200(I) |
12.5 |
3.47 |
50 |
46 |
2800 |
5.5 |
2.3 |
40-200(I)A |
11.7 |
3.25 |
44 |
45 |
2900 |
4.0 |
2.3 |
40-200(I)B |
10.6 |
2.94 |
36 |
44 |
2900 |
3 |
2.3 |
40-250(I) |
12.5 |
3.47 |
80 |
38 |
2900 |
11 |
2.3 |
40-250(I)A |
11.6 |
3.22 |
70 |
38 |
2900 |
7.5 |
2.3 |
40-250(I)B |
10.8 |
3.0 |
60 |
37 |
2900 |
7.5 |
2.3 |
40-250(I)C |
10.0 |
2.78 |
52 |
36 |
2900 |
5.5 |
2.3 |
50-100 |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
50-100A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
50-125 |
12.5 |
3.47 |
20 |
58 |
2900 |
1.5 |
2.3 |
50-125A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
50-160 |
12.5 |
3.47 |
32 |
52 |
2900 |
3.0 |
2.3 |
單級單吸管道泵的使用
一.ISG單級單吸管道離心泵進出口閥門未打開，進出管路阻塞，葉輪流道阻塞，方法：檢查閥門，去除阻物。
二. ISG單級單吸管道離心泵電機運行方向不對，電機缺相 轉速很慢， 調整電機方向，堅固電機接線
三 ISG單級單吸管道離心泵吸入管漏氣 擰緊各密封面，排除空氣
四 ISG單級單吸管道離心泵沒有灌滿液體，泵腔內有空氣 打開泵上蓋或打開排氣閥，排盡空氣
五 ISG單級單吸管道離心泵進口供水不足 吸程過高 底閥漏氣 停機檢查，調整（并網自來水管和吸程使用易出現此現象）
六 ISG單級單吸管道離心泵管路阻力過大 熱水管道泵選型不當 減少管路彎道，重新選泵。
|
