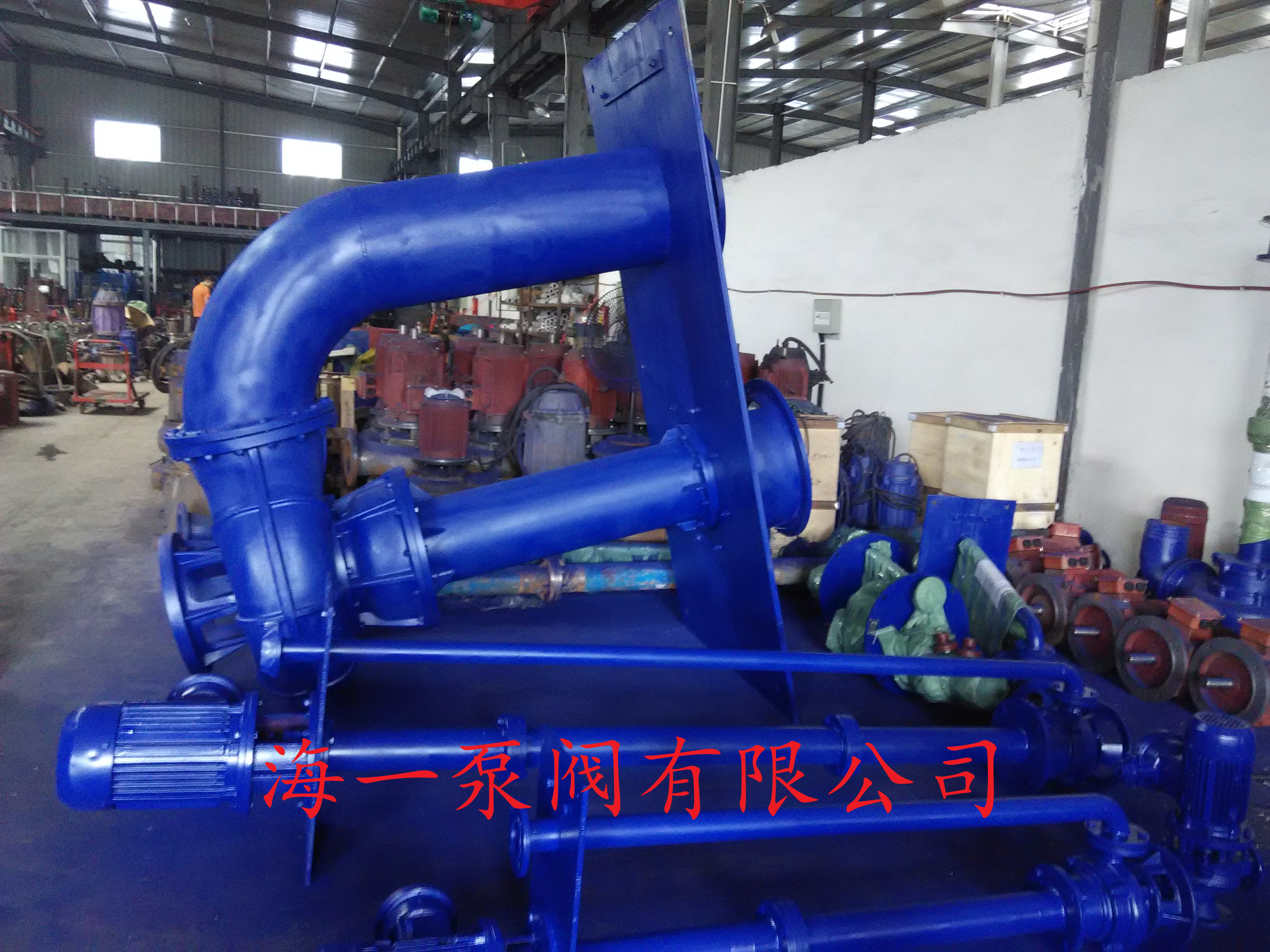

YW液下式排污泵
一、YW液下排污泵產品簡介
YW液下泵根據伸入容器長度的不同需要而制成。根據使用方的需求,位置位置不同,液下泵可以有單管和雙管區別.如用戶需要還可以液下泵的安裝盤.這樣便于安裝使用
YW液下泵工作部分沉沒在液體內，因此軸封無液體飛濺現象；泵運轉產生的軸向及徑向力分別由滾動軸承及滑動軸承支撐，因此運行無噪音；一般液體溫度較高（100度以上）.
液下泵與介質接觸的零部件，一般根據介質的要求選用，有金屬和非金屬材質。
液下泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉
YW型液下泵具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點，在排送固體顆粒和長纖維垃圾方面，具有獨特效果。
該泵水力性能先進、成熟，產品經性能測試，各項指標均符合有關設計要求。
適用于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送帶顆粒的污水污物。
三、YW型液下排污泵性能參數
100 YW 100-15-7.5
100 – 泵排出口公稱直徑 （mm）
YW – 液下式排污泵
100 – 額定流量 （m3/h）
15 – 額定揚程 (m)
7.5 – 配用電機額定功率 (Kw)
產品特點
1、采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為口徑約50%的固體顆粒。
2、YW型液下排污泵設計合理，配套電機合理，效率高，節能效果顯著。
3、軸封采用雙端面硬質合金材料，長期處于油室中運行，可使泵連續運行8000小時以上。
4、泵為立式結構，工作時泵體浸在液體中因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達0.5-5米。
5、接軸結構先進可靠，泵與電機采用聯軸器聯接，泵軸尺寸精密，保證了泵平衡運行，留有足夠的安全系數。
6、YW型液下排污泵在使用揚程范圍內保證電機運行不過載。
7、YW型液下排污泵有單管安裝和雙管安裝兩種，支承體有圓盤和方盤安裝
技術參數
流量：5-2000m3/h
揚程：5-45m
轉速：740-2900r/min
口徑：Φ25-Φ400
溫度范圍：-15~+60
工作壓力：≤1.0Mpa
| 1 |
電機 |
11 |
油室 |
| 2 |
聯軸器 |
12 |
機械密封 |
| 3 |
電機座 |
13 |
后蓋板 |
| 4 |
上軸承 |
14 |
鍵 |
| 5 |
上軸承座 |
15 |
葉輪螺母 |
| 6 |
安裝盤 |
16 |
葉輪 |
| 7 |
加長軸 |
17 |
密封環 |
| 8 |
支撐管 |
18 |
泵體 |
| 9 |
下軸承 |
19 |
出水管 |
| 10 |
上機械密封 |
20 |
底盤 |
性能參數
| 型號 |
口徑
mm |
流量
m3/h |
揚程
m |
功率
KW |
轉速
r/min |
效率
% |
使用揚
程范圍 |
25YW8-22-1.1 |
25 |
8 |
22 |
1.1 |
2825 |
38.5 |
10-22 |
32YW12-15-1.1 |
32 |
12 |
15 |
1.1 |
2825 |
40 |
8-15 |
40YW15-15-1.5 |
40 |
15 |
15 |
1.5 |
2840 |
45.1 |
6-15 |
40YW15-30-2.2 |
40 |
15 |
30 |
2.2 |
2840 |
48 |
15-30 |
50YW20-7-0.75 |
50 |
20 |
7 |
0.75 |
1390 |
54 |
3-7 |
50YW10-10-0.75 |
50 |
10 |
10 |
0.75 |
1390 |
56 |
4-10 |
50YW20-15-1.5 |
50 |
20 |
15 |
1.5 |
2840 |
55 |
6-15 |
50YW15-25-2.2 |
50 |
15 |
25 |
2.2 |
2840 |
56 |
10-25 |
50YW18-30-3 |
50 |
18 |
30 |
3 |
2880 |
58 |
15-30 |
50YW25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
17-32 |
50YW20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
20-40 |
65YW25-15-2.2 |
65 |
25 |
15 |
2.2 |
2840 |
52 |
6-15 |
65YW37-13-3 |
65 |
37 |
13 |
3 |
2880 |
55 |
6-13 |
65YW25-30-4 |
65 |
25 |
30 |
4 |
2890 |
58 |
15-30 |
65YW30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
20-40 |
65YW35-50-11 |
65 |
35 |
50 |
11 |
2930 |
60 |
35-50 |
65YW35-60-15 |
65 |
35 |
60 |
15 |
2930 |
63 |
40-60 |
80YW40-7-2.2 |
80 |
40 |
7 |
2.2 |
1420 |
52 |
3-7 |
80YW43-13-3 |
80 |
43 |
13 |
3 |
2880 |
50 |
5-13 |
80YW40-15-4 |
80 |
40 |
15 |
4 |
2890 |
57 |
6-15 |
80YW65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
12-25 |
100YW80-10-4 |
100 |
80 |
10 |
4 |
1440 |
62 |
4-10 |
100YW110-10-5.5 |
100 |
110 |
10 |
5.5 |
1440 |
66 |
5-10 |
100YW100-15-7.5 |
100 |
100 |
15 |
7.5 |
1440 |
67 |
8-15 |
100YW85-20-7.5 |
100 |
85 |
20 |
7.5 |
1440 |
68 |
10-20 |
100YW100-25-11 |
100 |
100 |
25 |
11 |
1460 |
65 |
10-25 |
100YW100-30-15 |
100 |
100 |
30 |
15 |
1460 |
66 |
12-30 |
100YW100-35-18.5 |
100 |
100 |
35 |
18.5 |
1470 |
65 |
15-35 |
125YW130-15-11 |
125 |
130 |
15 |
11 |
1460 |
62 |
7-15 |
125YW130-20-15 |
125 |
130 |
20 |
15 |
1460 |
63 |
10-20 |
150YW145-9-7.5 |
150 |
145 |
9 |
7.5 |
1440 |
63 |
4-9 |
150YW180-15-15 |
150 |
180 |
15 |
15 |
1460 |
65 |
5-15 |
150YW180-20-18.5 |
150 |
180 |
20 |
18.5 |
1470 |
75 |
8-20 |
150YW180-25-22 |
150 |
180 |
25 |
22 |
1470 |
76 |
12-25 |
150YW130-30-22 |
150 |
130 |
30 |
22 |
1470 |
75 |
15-30 |
150YW180-30-30 |
150 |
180 |
30 |
30 |
1470 |
73 |
15-30 |
150YW200-30-37 |
150 |
200 |
30 |
37 |
1480 |
70 |
13-30 |
200YW300-7-11 |
200 |
300 |
7 |
11 |
970 |
73 |
3-7 |
200YW250-11-15 |
200 |
250 |
11 |
15 |
970 |
74 |
4-11 |
200YW400-10-22 |
200 |
400 |
10 |
22 |
1470 |
76 |
5-10 |
200YW400-13-30 |
200 |
400 |
13 |
30 |
1470 |
73 |
6-13 |
200YW250-15-18.5 |
200 |
250 |
15 |
18.5 |
1470 |
72 |
7-15 |
200YW300-15-22 |
200 |
300 |
15 |
22 |
1470 |
73 |
8-15 |
200YW250-22-30 |
200 |
250 |
22 |
30 |
1470 |
71 |
12-22 |
200YW350-25-37 |
200 |
350 |
25 |
37 |
1980 |
75 |
10-25 |
200YW400-30-45 |
200 |
400 |
30 |
45 |
1480 |
70 |
13-30 |
250YW600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
3-9 |
250YW600-12-37 |
250 |
600 |
12 |
37 |
1480 |
78 |
5-12 |
250YW600-15-45 |
250 |
600 |
15 |
45 |
1480 |
75 |
6-15 |
250YW600-20-55 |
250 |
600 |
20 |
55 |
1480 |
73 |
8-20 |
250YW600-25-75 |
250 |
600 |
25 |
75 |
1480 |
73 |
12-25 |
250YW800-12-45 |
250 |
800 |
12 |
45 |
980 |
76 |
5-12 |
300YW500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
7-15 |
300YW800-15-55 |
30 |
800 |
15 |
55 |
980 |
73 |
8-15 |
300YW600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
10-20 |
300YW800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
12-20 |
300YW950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
11-20 |
300YW1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
12-25 |
350YW1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
4-10 |
350YW1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
6-15 |
350YW1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
8-18 |
350YW1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
15-28 |
350YW1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
20-36 |
400YW1500-10-75 |
400 |
1500 |
10 |
75 |
980 |
82.1 |
3-10 |
400YW2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
6-15 |
400YW1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
10-22 |
400YW1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
12-26 |
400YW1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
15-30 |
400YW1800-32-250 |
400 |
1800 |
32 |
250 |
740 |
82.1 |
17-32 |
YW型液下式無堵塞排污泵訂購需知：
一、如您需要訂購
需確定：
1流量、揚程、自吸高度
2配套功率、工作電壓
3 進出口徑
4 過流介質 以便我們技術人員為您準確選擇。
二、若已由設計單位已選好產品型號，則直接根據所選型號與浙江永嘉海一泵閥有限公司聯系。
三、若在選型過程中存在疑問，歡迎聯系我們的在線客服，為您提供滿意的服務
