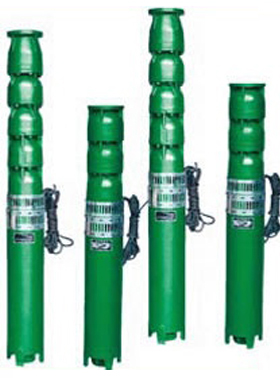

QJ深井泵

一、QJ深井泵產品簡介

QJ型井用潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，由潛水泵、潛水電機、輸水管、電纜和啟動保護裝置等組成。它適用于從深井提取地下水，也可用于河流、水庫、水渠等提水工程，主要應用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用

二、主要特點：
1、QJ型井用潛水泵電機、水泵一體，潛入水中運行，結構簡單，節能高效，安全可靠。
2、對井管、揚水管無特殊要求，鋼管井、灰管井、土井等均可使用，在壓力許可下，鋼管、膠管、塑料管等均可作揚水管使用。
3、造型美觀、重量輕、噪音小、無污染，對安放環境適應性強，大幅節省工程造價，不影響建筑、自然景觀。
4、安裝、使用、維護方便簡單，占地面積小。

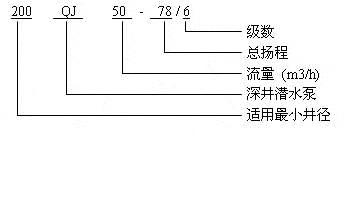

二、QJ井用深井泵型號意義

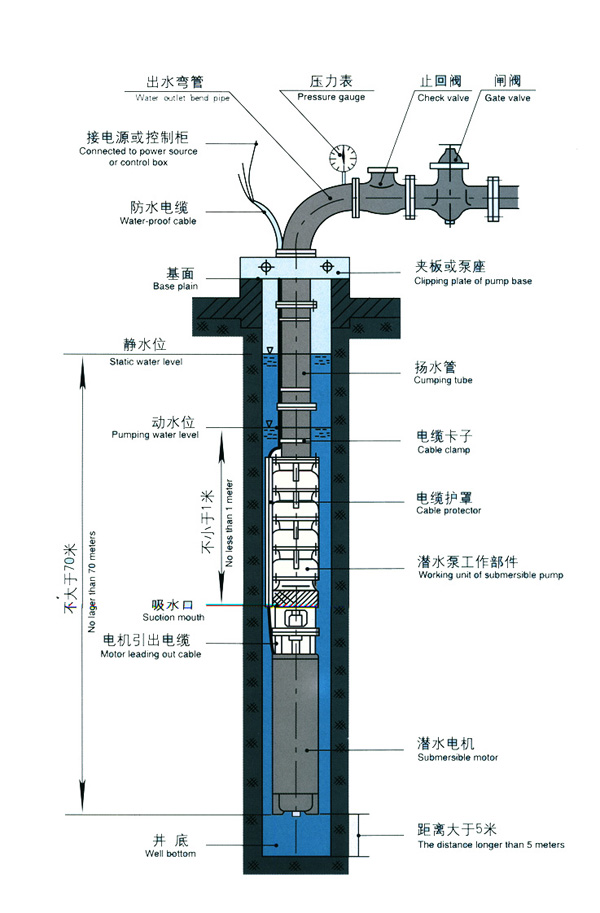

三、QJ井用深井泵結構圖和說明

三、QJ型井用潛水泵性能參數
　
200 QJ 63-48/4
200 – 適用最小井徑 (mm)
QJ – 潛水泵
63 – 流量 (m3/h)
48 – 揚程 (m)
4 – 水泵級數
四、性能范圍：
流量：2-320m3/h；
揚程：11-300m；
轉速：1450-2850r/min；
井徑：100-350mm；
介質溫度：≤20℃

井徑	流量（t/h）	揚程	電機功率
100QJ3.2	3.2	27－－144	0.55－－3
100QJ5	5	16－－96	0.55－－3
150QJ5	5	50－－100	3－－9.2
150QJ10	10	50－－100	3－－15
150QJ20	20	26－－182	3－－18.5
150QJ25	25	24－－152	3－－18.5
150QJ32	32	18－－108	3－－18.5
175QJ20	20	26－－247	3－－25
175QJ32	32	24－－168	4－－25
175QJ40	40	24－－132	5.5－－25
175QJ50	50	24－－108	5.5－－25
200QJ10	10	52－－150	4－－22
200QJ20	20	40－－150	4－－55G
200QJ32	32	26－－150	4－－55G
200QJ40	40	26－－299	5.5－－55
200QJ50	50	13－－204	4－－55G
200QJ50	63	221	55G
200QJ50	63	238	55G
200QJ63	63	12－－153	4－－55G
200QJ63	80	170	55G
200QJ63	80	187	55G
200QJ80	80	11－－128	4－－55G
250QJ32	32	138－－150	22－－110G
250QJ50	50	20－－150	5.5－－110G
250QJ80	80	20－－150	7.5－－110G
250QJ100	100	18－－252	7.5－－110G
250QJ125	125	16－－208	9.2－－110G
250QJ140	140	15－－180	9.2－－110G
250QJ150	150	20－－90	15－－11G
250QJ160	160	15－－90	11－－63
300QJ140	140	21－－231	13－－140G
300QJ160	160	25－－90	18.5－－63
300QJ200	200	20－－160	18.5－－140G
300QJ210	210	25－－50	25－－45
300QJ230	230	20－－100	22－－99G
300QJ200	200	15－－30	13－－25
350QJ250	250	15－－72	18.5－－90G
350QJ320	320	28－－84	45－－125G
350QJ250	250	25－－100	30－－12G
350QJ320	320	30－－40	45－－140G
400QJ500	500	20－－40	45-90G

五、QJ型井用潛水泵使用條件：
1、電源為50Hz，380V三相交流電。
2、水泵第一級葉輪應潛入動水位1米以下，電機底部距井底部不小于3米，但潛入水中深度不大于70米。
3、水中固體物含量(按質量計)不大于0.01%，水中酸堿度PH值在6.5~8.5，氯離子含量不大于400mg/I。
4、水溫不高于20℃。
5、井應正直(以能安裝到位并能順利提升為準，若偏斜較厲害，井徑應略大或選用小一級井徑的電泵)
6、井必須有足夠的涌水量 (即大于額定流量)
