FPZ型系列自吸式塑料離心泵
一、FPZ型系列自吸式離心泵結構與特點：
|
FVZ、FPZ耐腐蝕自吸離心泵,采用聚偏二氟乙烯(PVDF)、增強聚內烯(RPP)一次注塑成型。機械強度高,耐腐蝕性能強,結構上有獨具一格的笠學性,泵腔內設有吸液室、儲液室、回液止回室、氣液分離室、回流孔。只需在第一次開機前灌注引液,以后不必重復灌注引液,吸入管安裝液下底閥,工作時機械密封不需另加冷卻水冷卻,操作簡便、安全無泄漏,是取代液下泵的最佳產品,適用于-40℃~+120℃(PVDF)和-14℃~+80℃(RPP)的各種腐蝕性介質的輸送。
|
| |
二、FPZ型系列自吸式離心泵型號說明：
|
 |
|
三、FPZ型系列自吸式離心泵規格及技術參數：
|
| 型 號 |
流 量
m3/h |
揚 程
m |
轉 速
r/min |
自吸高度
m |
自吸時間
s/m |
功 率
KW |
進出口徑
mm |
與電機軸
聯接形式 |
重量
kg |
| 25fv(p)z-10 |
2.5 |
10 |
2900 |
3 |
60 |
0.75 |
1 1/2 |
軸 聯 式 |
14 |
| 32fv(p)z-11 |
3.5 |
11 |
3 |
60 |
0.75 |
1 1/2 |
軸 聯 式 |
14 |
| 40fv(p)z-18 |
11 |
18 |
4 |
60 |
1.5 |
40/32 |
軸 聯 式 |
50 |
| 50fv(p)z-20 |
13 |
20 |
4 |
60 |
2.2 |
50/40 |
軸 聯 式 |
58 |
|
|
四、FPZ型系列自吸式離心泵安裝使用注意事項:
|
1、泵在安裝使用前(由于長途運輸)必須仔細檢查各部緊固件是否松動,若有松動應重新緊固,檢查泵軸與電機軸的同心度,如有偏離必須校正。
2、安裝管道不可直接支撐在泵的進出口法蘭上,必須另設支撐點,以防變形損壞。進口管路要改盡量少管,路路水力損失,90。彎頭不得超過兩個,吸入管不得漏氣,否則會影響抽真空吐液時間或出現不吐液及流量、揚程不足。
3、第一次使用開機前打開注液蓋,將引液注滿泵體,并將注液蓋擰緊,不得漏氣,嚴禁脫液空轉及反轉。
4、有支架軸承箱的泵,使用前必須加注冷卻機油至視鏡面的一半,否則要燒壞軸承,并要定期更換機油。
5、輸送液不能否有泥沙或較長軟纖維,以防堵塞損壞葉輪及機械密封。
6、泵的出口應裝閥門,先關閥再停機,先開機再開閥。 |
|
五、FPZ型系列自吸式離心泵保養及維修:
|
1、使用一段時間后,發現機械密封端面泄漏,是端面磨損所致,應詢整動環,放松不銹鋼半圓的兩顆螺釘,適用向前推進,用手旋轉泵軸以輕松無阻力為佳,過松會產生泄漏,過緊易磨損影響機械密封的壽命。
2、每天連續開機8~16個小時最佳。24小時連續運轉的應有備件,定期更換維修,更換期一般為二至三個月,到期都應拆下來檢修。不影響生產,非連續運轉生產的可隨時檢修。
3、輸送介質比生大于1.2時應另配電機,否則將影響揚程或?qū)е码姍C(jī)燒壞。
4、拆卸順序?yàn)?卸下電機、支架、底板螺釘、卸下機械密封罩,冷卻水咀、松開動環卡環螺栓,靜環壓板螺栓、前后泵蓋螺栓,將葉輪軸拉桿緊定螺釘擰松,擰出3~5mm,用鐵錘敲打拉桿,將葉輪打松后,卸下拉桿、葉輪和機械密封,在卸機械密封件時應手工操作,不可用金屬工具敲打,嚴防損壞。
5、檢修:清除泵殼、前后泵蓋、葉輪、機械密封組件內的污物,并沖刷干凈,無損壞的可繼續使用,檢查機械密封兩端面有無損壞,動環端面磨損或劃傷較少的可用細金相砂放在平板上進行磨平,可繼續使用。
|
| |

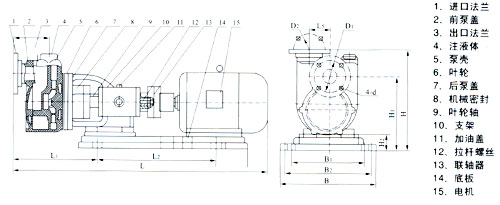

| 六、FPZ型系列自吸式離心泵安裝尺寸示意圖: |
 |
尺寸
型號 |
L |
L1 |
L2 |
L3 |
L4 |
B |
B1 |
B2 |
H |
H1 |
H2 |
D1 |
D2 |
n-d |
25fv(p)z-10
32fv(p)z-11 |
520 |
100 |
325 |
150 |
50 |
310 |
190 |
35 |
155 |
130 |
130 |
1 1/2 |
1 1/2 |
/ |
| 40fv(p)z-18 |
740 |
255 |
355 |
105 |
70 |
300 |
220 |
52 |
290 |
220 |
260 |
95 |
95 |
12 |
| 50fv(p)z-20 |
760 |
255 |
355 |
105 |
70 |
300 |
220 |
52 |
290 |
220 |
260 |
95 |
95 |
12 |
FPZ型系列自吸式離心泵訂購需知：
一、如您需要訂購FPZ型系列自吸式離心泵;
需確定：
1、FPZ型系列自吸式離心泵流量、揚程、自吸高度
2、FPZ型系列自吸式離心泵配套功率、工作電壓
3、FPZ型系列自吸式離心泵進出口徑
4、FPZ型系列自吸式離心泵;過流介質 以便我們技術人員為您準確選擇。
二、若已由設計單位已選好FPZ型系列自吸式離心泵;產品型號，則直接根據所選型號與浙江永嘉海一泵閥有限公司聯系。
三、若在FPZ型系列自吸式離心泵選型過程中存在疑問，歡迎聯系我們的在線客服，為您提供滿意的服務
感謝您訪問浙江永嘉海一泵閥有限公司的網站（http://m.e-te.cn)，我們將竭誠為您提供讓您滿意的服務！ |
