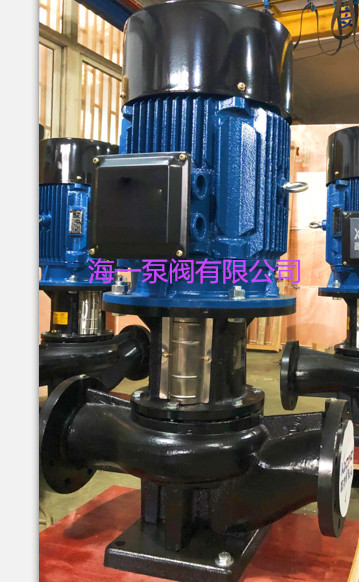

TD型單級離心管道泵
TD循環管道泵簡介
跟南方款TD管道泵一樣，油漆都是電泳漆，
產品為TD型單級管道離心泵，配有標準電機和機械密封。此類產品的結構與相近類型產品相比，更不易受到泵送液體中雜質的影響。
TD管道泵特點:產品設計為頂部可拉出的拆裝形式，其可以在不影響管路系統的情況下對泵進行維修。所有泵采用創新式便拆式機械密封，更換機械密封無需拆電機。TD管道泵應用產品用于清潔、稀薄、非侵蝕、非易燃易爆，且不含有任何可能對泵造成機械或化學損害的固體顆粒和纖維的液體中使用。而在液體粘稠或密度較大情況下使用時會造成泵特性曲線的下降和能耗的增加。
TD管道泵安裝順序整套水泵運抵現場時，TD泵穩壓泵，都已裝好電機；找平底座時，可不必卸下水泵和電機。按裝泵的基礎平面應用水平找平，待基礎水泥凝固后將泵安裝在基礎上，TD泵管道泵，并用水平儀檢查水平情況，如不平，應用墊鐵調正，直到水平為止，然后通過灌漿孔由混凝土澆灌底座和地腳螺栓孔眼。水泥干固后，檢查底座和地腳螺栓是否松動，合適后擰緊地腳螺栓的螺母，最后再檢查一下整臺機組的水平度，稍有不平時，可用斜鐵找平。泵的吸入管路和吐出管路應有各自的支架，不允許管路重量直接由泵承受。泵軸與電機旋轉方向應一致，否則，以三相異步電動機為動力時，只要把三根引線中任意兩根對換位置連接即可。泵的安裝位置高于液面（泵的吸程允許范圍內）時，應在吸入管路端部裝上底閥，并在排水管路上設置灌液孔或閥門，供啟動前灌液之用。泵的安裝位置低于液面時，在吸入管路裝上控制閥門。泵的安裝高度必須根據汽蝕余量NPSHr的要求，避免發生汽蝕。
三、TD單級離心管道泵型號意義
TD100—160 為例
· TD — 管道式離心泵
· 100 — 進出口直徑
· 160 — 葉輪名義直徑
四、TD型單級離心管道泵性能參數
泵型號 |
流量 |
揚程
(m) |
效率
(%) |
轉速
(r/min) |
電機功率
(kw) |
汽蝕佘量
(m) |
(m3/h) |
(l/s) |
15-80 |
1.5 |
0.42 |
8 |
34 |
2800 |
0.18 |
2.3 |
20-110 |
2.5 |
0.69 |
15 |
34 |
2800 |
0.37 |
2.3 |
20-160 |
2.5 |
0.69 |
32 |
25 |
2900 |
0.75 |
2.3 |
25-110 |
4 |
1.11 |
15 |
42 |
2900 |
0.55 |
2.3 |
25-125 |
4 |
1.11 |
20 |
36 |
2900 |
0.75 |
2.3 |
25-125A |
3.6 |
1.0 |
16 |
35 |
2900 |
0.55 |
2.3 |
25-160 |
4 |
1.11 |
32 |
32 |
2900 |
1.5 |
2.3 |
25-160A |
3.7 |
1.03 |
28 |
31 |
2900 |
1.1 |
2.3 |
32-125 |
5 |
1.39 |
20 |
44 |
2900 |
0.75 |
2.3 |
32-125A |
4.5 |
1.25 |
16 |
43 |
2900 |
0.5 |
2.3 |
40-100 |
6.3 |
1.75 |
12.5 |
54 |
2900 |
0.55 |
2.3 |
40-100A |
5.6 |
1.56 |
10 |
52 |
2900 |
0.37 |
2.3 |
40-125 |
6.3 |
1.75 |
20 |
46 |
2900 |
1.1 |
2.3 |
40-125A |
5.6 |
1.56 |
16 |
45 |
2900 |
0.75 |
2.3 |
40-160 |
6.3 |
1.75 |
32 |
40 |
2900 |
2.2 |
2.3 |
40-160A |
5.9 |
1.64 |
28 |
39 |
2900 |
1.5 |
2.3 |
40-160B |
5.5 |
1.53 |
24 |
38 |
2900 |
1.1 |
2.3 |
40-200 |
6.3 |
1.75 |
50 |
33 |
2900 |
4.0 |
2.3 |
40-200A |
5.9 |
1.64 |
44 |
31 |
2900 |
3.0 |
2.3 |
40-200B |
5.3 |
1.47 |
36 |
29 |
2900 |
2.2 |
2.3 |
40-250 |
6.3 |
1.75 |
80 |
28 |
2900 |
7.5 |
2.3 |
40-250A |
5.9 |
1.64 |
70 |
28 |
2900 |
5.5 |
2.3 |
40-250B |
5.5 |
1.53 |
60 |
27 |
2900 |
4.0 |
2.3 |
40-100(I) |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
40-100(I)A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
40-125(I) |
12.5 |
3.47 |
20 |
58 |
2900 |
1.5 |
2.3 |
40-125(I)A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
40-160(I) |
12.5 |
3.47 |
32 |
52 |
2900 |
3.0 |
2.3 |
40-160(I)A |
11.7 |
3.25 |
28 |
51 |
2900 |
2.2 |
2.3 |
40-160(I)B |
10.4 |
2.89 |
22 |
50 |
2900 |
1.5 |
2.3 |
40-200(I) |
12.5 |
3.47 |
50 |
46 |
2800 |
5.5 |
2.3 |
40-200(I)A |
11.7 |
3.25 |
44 |
45 |
2900 |
4.0 |
2.3 |
40-200(I)B |
10.6 |
2.94 |
36 |
44 |
2900 |
3 |
2.3 |
40-250(I) |
12.5 |
3.47 |
80 |
38 |
2900 |
11 |
2.3 |
40-250(I)A |
11.6 |
3.22 |
70 |
38 |
2900 |
7.5 |
2.3 |
40-250(I)B |
10.8 |
3.0 |
60 |
37 |
2900 |
7.5 |
2.3 |
40-250(I)C |
10.0 |
2.78 |
52 |
36 |
2900 |
5.5 |
2.3 |
50-100 |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
50-100A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
50-125 |
12.5 |
3.47 |
20 |
58 |
2900 |
1.5 |
2.3 |
50-125A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
50-160 |
12.5 |
3.47 |
32 |
52 |
2900 |
3.0 |
2.3 |
?
TD單級離心管道泵的使用
一.進出口閥門未打開，進出管路阻塞，葉輪流道阻塞，方法：檢查閥門，去除阻物。
二.電機運行方向不對，電機缺相 轉速很慢， 調整電機方向，堅固電機接線
三吸入管漏氣 擰緊各密封面，排除空氣
四 沒有灌滿液體，泵腔內有空氣 打開泵上蓋或打開排氣閥，排盡空氣
五 進口供水不足 吸程過高 底閥漏氣 停機檢查，調整（并網自來水管和吸程使用易出現此現象）
六 管路阻力過大 熱水管道泵選型不當 減少管路彎道，重新選泵。
|
