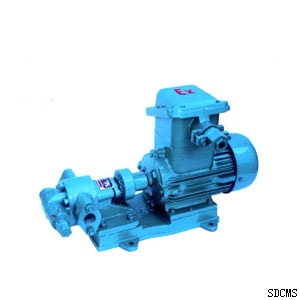

KCB齒輪油泵
一、KCB齒輪油泵產品概述：
KCB齒輪油泵主要用于各種機械設備中的潤滑系統中輸送潤滑油，可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等。本系列不銹鋼泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機
二、KCB齒輪油泵工作原理：
KCB齒輪油泵、2CY型齒輪油泵裝有一對回轉齒輪，一個主動，一個被動，依靠兩齒輪相互嚙合，把泵內整個工作腔分兩個獨立的部份。齒輪進入嚙合時液體被擠出，形成高壓液體并經泵的排出口排出泵外。
性能及優點
自吸能力好,運行平穩,配帶安全閥。KCB型齒輪泵為臥式回轉泵，主要有泵體、齒輪、軸承座、安全閥、軸承及密封裝置等組成，結構簡單緊湊，使用保養方便，泵具良好的自吸性，每次開泵前無須灌入液體,泵的潤滑是靠輸送的液體而自動達到的，日常工作時無須另加潤滑液。本型泵適用于輸送不含固體顆粒和纖維、無腐蝕性、無高度揮發、溫度不高于70℃，粘度為5～1500cst的潤滑油或性質類似潤滑油的其它液體。如需耐高溫，配用耐高溫材料即可，使用溫度不超過200℃。
三、KCB齒輪油泵型號意義
流 量：1-60m3/h
揚 程：5-50m
轉速：970-1400r/min
口徑：Φ25-Φ100
工作壓力：≤2.5MPa
溫度范圍：＜70℃
四：KCB齒輪油泵參數
型號 |
電機功率
(kw) |
流量
(m3/h) |
排出壓力
(Mpa) |
轉速
(r/min) |
吸上真空度 |
口徑
(mm) |
KCB-18.3 (2CY-1.1/14.5-2) |
1.5 |
1.1 |
1.45 |
1400 |
?
?
?
?
?
?
?
?
?
5 |
3/4" |
KCB-33.3 (2CY-2/14.5-2) |
2.2 |
2 |
1.45 |
1420 |
3/4" |
KCB-55 (2CY-3.3/3.3-2) |
1.5 |
3.3 |
0.33 |
1400 |
1" |
KCB-55 (2CY-3.3/5-2) |
2.2 |
3.3 |
0.5 |
1420 |
1" |
KCB-83.3 (2CY-5/3.3-2) |
2.2 |
5 |
0.33 |
1420 |
3/2" |
KCB-83.3 (2CY-5/5-2) |
3 |
5 |
0.36 |
1420 |
3/2" |
KCB-200 (2CY-8/3.3-2) |
4 |
12 |
0.36 |
1440 |
2" |
KCB-200 (2CY-12/1.3-2) |
4 |
12 |
0.28 |
1440 |
2" |
KCB-200 (2CY-12/3.3-2) |
5.5 |
12 |
0.3 |
1440 |
2" |
KCB-200 (2CY-12/6-2) |
5.5 |
12 |
0.6 |
1440 |
2" |
KCB-200 (2CY-12/10-2) |
7.5 |
12 |
1 |
1440 |
2" |
KCB-300 (2CY-18/3.6-2) |
5.5 |
18 |
0.36 |
960 |
3" |
KCB-300 (2CY-18/3.6-2) |
7.5 |
18 |
0.36 |
1440 |
3" |
KCB-483.3 (2CY-29/3.6-2) |
7.5 |
29 |
0.36 |
1440 |
3" |
KCB-483.3 (2CY-29/10-2) |
11 |
29 |
1 |
1440 |
3" |
KCB-633 (2CY-38/2.8-2) |
11 |
38 |
0.28 |
1000 |
4" |
KCB-633 (2CY-38/8-2) |
22 |
38 |
0.8 |
1000 |
4" |
KCB-960 (2CY-60/3-2) |
18.5 |
60 |
0.3 |
1450 |
4" |
KCB-960 (2CY60/6-2) |
30 |
60 |
0.6 |
1450 |
4" |
